Dlaczego panele operatorskie podlegają awariom?

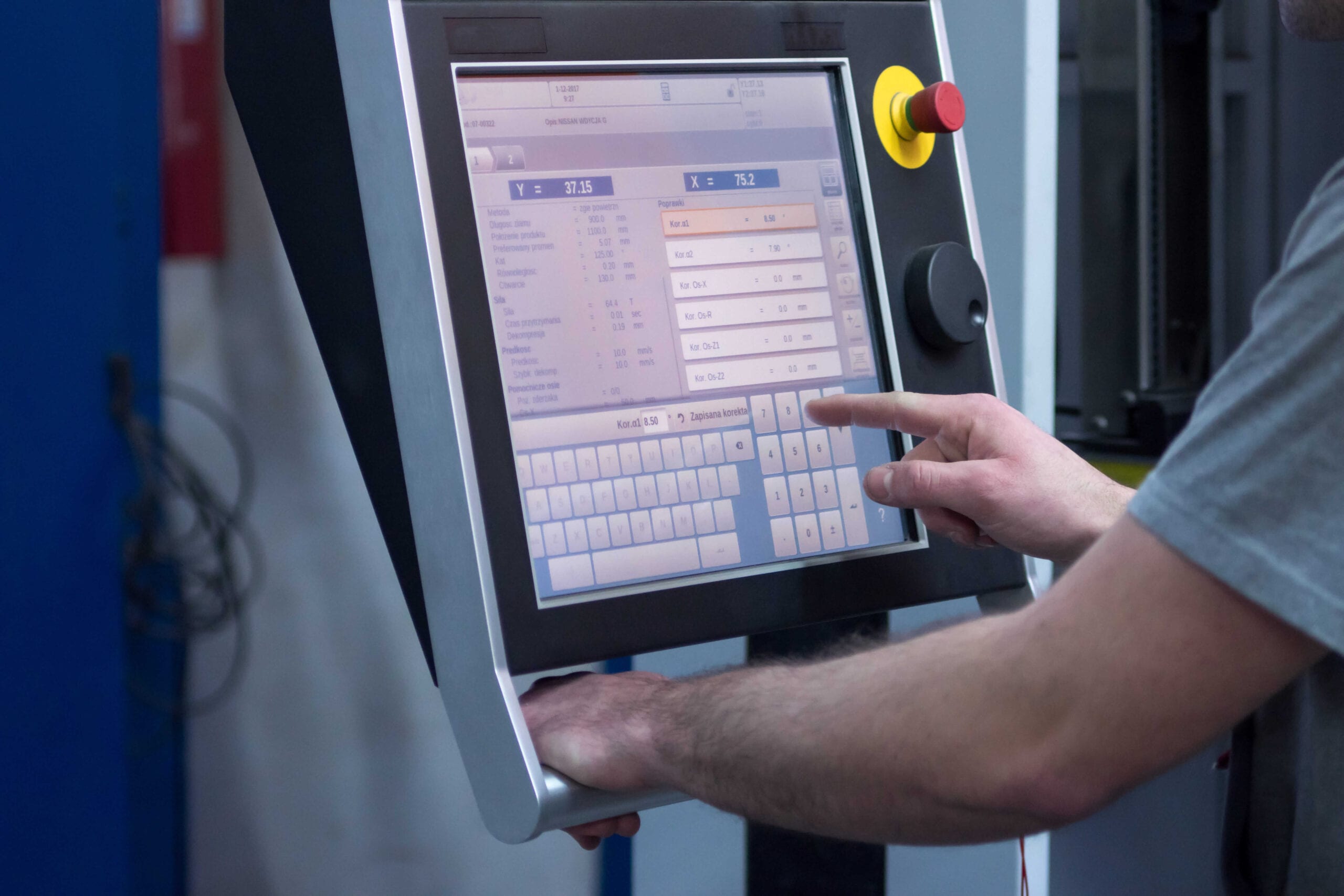

Panele operatorskie HMI są „oknem” na proces. To przez nie operator obserwuje parametry, uruchamia sekwencje, potwierdza alarmy i reaguje na zdarzenia. Ponieważ pracują zwykle w trybie ciągłym, często w szafach sterowniczych, przy maszynach i w trudnym środowisku, są szczególnie narażone na stopniowe zużycie oraz awarie wynikające z warunków zewnętrznych. Co istotne, problemy z panelem nie zawsze oznaczają awarię samego panelu. Równie często ich przyczyną okazuje się zasilanie, okablowanie, zakłócenia EMC, błędy komunikacji albo degradacja nośników danych.
Główne przyczyny awarii paneli operatorskich
Usterki paneli rzadko wynikają z jednej przyczyny. Na ich niezawodność wpływa zarówno środowisko pracy (temperatura w szafie, pył, wilgoć, wibracje), jak i sprawność okablowania, jakość zasilania, zakłócenia elektromagnetyczne generowane przez napędy czy poprawność integracji ze sterownikami PLC.
Zasilanie
Zasilanie to jedna z najczęstszych przyczyn awarii paneli operatorskich, bo panel HMI – mimo że wygląda „niepozornie” – jest wrażliwym i skomplikowanym podzespołem elektronicznym pracującym w środowisku pełnym zakłóceń. W praktyce panel może działać latami bez problemów, a potem po jednym zdarzeniu (zanik prądu, przepięcie, uruchomienie dużego napędu) zaczyna się seria kłopotów. Przyczyną takiego stanu rzeczy często nie jest sam panel, ale jakość zasilania w szafie i sposób prowadzenia kabli zasilających.
Przegrzewanie w szafie sterowniczej i błędy wentylacji
Przegrzewanie to jedna z najczęstszych i najbardziej niedocenianych przyczyn awarii paneli operatorskich HMI. Panel może być sprawny „na stole”, a w realnych warunkach zaczyna zawieszać pracę, restartować albo tracić stabilność, bo pracuje w szafie, w której temperatura regularnie przekracza bezpieczny poziom. W automatyce przemysłowej problem zwykle nie wynika z jednego gorącego dnia, tylko z powtarzalnego scenariusza:
- zbyt ciasno zabudowana szafa,
- obecność dużych źródeł ciepła (falowniki, zasilacze, styczniki),
- słaba cyrkulacja powietrza,
- brak kontroli temperatury urządzenia.
Efekt to narastające zużycie podzespołów elektronicznych i coraz częstsze usterki.
Zakłócenia EMC/EMI
Zakłócenia EMC/EMI (zakłócenia elektromagnetyczne) to jedna z najczęstszych przyczyn „dziwnych” problemów z panelami operatorskimi – takich, które pojawiają się tylko w określonych momentach cyklu pracy maszyny, znikają po restarcie i trudno je powtórzyć w warunkach serwisowych. W środowisku przemysłowym źródeł zakłóceń nie brakuje: generują je falowniki, serwonapędy, softstarty, styczniki, spawarki, zasilacze impulsowe, także długie trasy kablowe działają jak anteny dla generatorów impulsów i szumów. Panele HMI, jako urządzenie komunikacyjne (wyposażone w interfejsy LAN/Profinet/Modbus/RS-485) są na takie zjawiska szczególnie podatne.
Najczęściej problemy generują:
- falowniki i napędy (co wynika z szybkiego przełączania tranzystorów mocy, wysokiej stromości zmian dV/dt, zakłóceń przewodzonych i promieniowanych),
- styczniki i cewki (impulsy napięciowe/prądowe przy załączaniu/wyłączaniu indukcyjności),
- silniki i długie przewody silnikowe (emisja zakłóceń na trasach kablowych),
- nieprawidłowe uziemienie i ekranowanie urządzeń (pętle masy, różnice potencjałów),
- zbyt bliskie prowadzenie kabli sygnałowych przy kablach zasilających.
Błędy integracji i okablowania
Wiele problemów z panelami operatorskimi nie wynika z uszkodzenia samego panelu HMI, tylko z tego, jak został podłączony i wpięty w instalację. Panel jest urządzeniem działającym „na styku” wielu systemów – komunikuje się ze sterownikiem PLC, często z siecią zakładową, czasem z urządzeniami I/O po łączach RS-485/RS-232, a jednocześnie jest zasilany z tej samej szafy, w której pracują falowniki, styczniki i zasilacze. Wystarczy drobny błąd w prowadzeniu przewodów, uziemieniu albo terminacji magistrali, aby pojawiły się objawy trudne do zdiagnozowania, takie jak zrywanie komunikacji, losowe błędy pracy matrycy dotykowej, restarty czy „zamrożenia” ekranu.
Zużycie podzespołów elektronicznych
Panel HMI pracuje często w trybie ciągłym, w podwyższonej temperaturze i w środowisku pełnym zakłóceń, dlatego jego elektronika starzeje się szybciej niż w zastosowaniach biurowych. Co ważne, zużycie podzespołów rzadko objawia się natychmiastową „śmiercią” urządzenia. Zdecydowanie częściej problemy zaczynają się od niestabilności: sporadycznych restartów, zawieszeń, błędów komunikacji, spadku jasności ekranu czy wolniejszej pracy urządzenia.
Elementy, które zużywają się najczęściej to:
- zasilacze panelu,
- kondensatory,
- przetwornice i stabilizatory,
- elementy toru podświetlenia ekranu i bloku obrazu.
Ekran i matryca dotykowa – typowe usterki warstwy dotykowej oraz podświetlenia LCD
W panelach operatorskich to właśnie ekran i matryca dotykowa są elementami najbardziej „eksploatowanymi”. Pracują cały czas i są stale narażone na czynniki środowiskowe oraz intensywną pracę, wymuszoną przez operatorów. Nic dziwnego, że duża część awarii paneli HMI dotyczy właśnie tych dwóch obszarów:
- działania warstwy dotykowej (matryce touch),
- obwodu podświetlenia ekranu i toru wideo LCD.
Typowe przyczyny usterek warstwy dotykowej obejmują:
- zużycie powierzchni dotykowej przy intensywnej pracy (szczególnie przy częstym „stukaniu” w te same miejsca klawiatury ekranowej),
- zabrudzenia (pył, tłuszcz, osady), które zaburzają odczyt modułu współpracy z matrycą dotykową,
- wilgoć i kondensacja – krople wody, para lub wilgotne środowisko pracy potrafią powodować wewnętrzne zwarcia w klawiaturze i generować fałszywe sygnały,
- środki chemiczne używane w produkcji oraz agresywne środki czyszczące – mogą degradować warstwy ochronne i kleje,
- uszkodzenia mechaniczne (mikropęknięcia ścieżek, szybki, uderzenia),
- problemy z kontrolerem dotyku na płycie (obwody zasilania, układ sterujący, taśma FFC),
- zakłócenia EMC/EMI – szczególnie częste w pobliżu falowników; potrafią powodować tzw. „duchy” i niestabilność pracy matrycy dotyku.
Usterki podświetlenia LED/CCFL mogą być spowodowane przez:
- zużycie źródła światła (w zależności od konstrukcji: zużycie świetlówek CCFL lub obniżenie jasności podświetlenia diod LED),
- uszkodzenie przetwornicy/inwertera zasilania podświetlenia (szczególnie częste w starszych konstrukcjach),
- problemy z zasilaniem (tętnienia, spadki napięcia, przeciążenie zasilaczy),
- przegrzewanie urządzenia w szafie sterowniczej (co skraca żywotność układu podświetlenia oraz całej elektroniki panelu HMI),
- luźne złącza i taśmy prowadzące do matrycy lub driver’ów.
Za usterkami obrazu stoją natomiast:
- uszkodzone lub poluzowane taśmy FFC/FPC między płytą a matrycą ekranu,
- utlenione lub brudne złącza (efekt wilgoci i pyłów),
- uszkodzenia driver’ów matrycy,
- przegrzewanie i zmęczenie termiczne elementów,
- w skrajnych przypadkach – uszkodzenie starzeniowe samej matrycy LCD.
